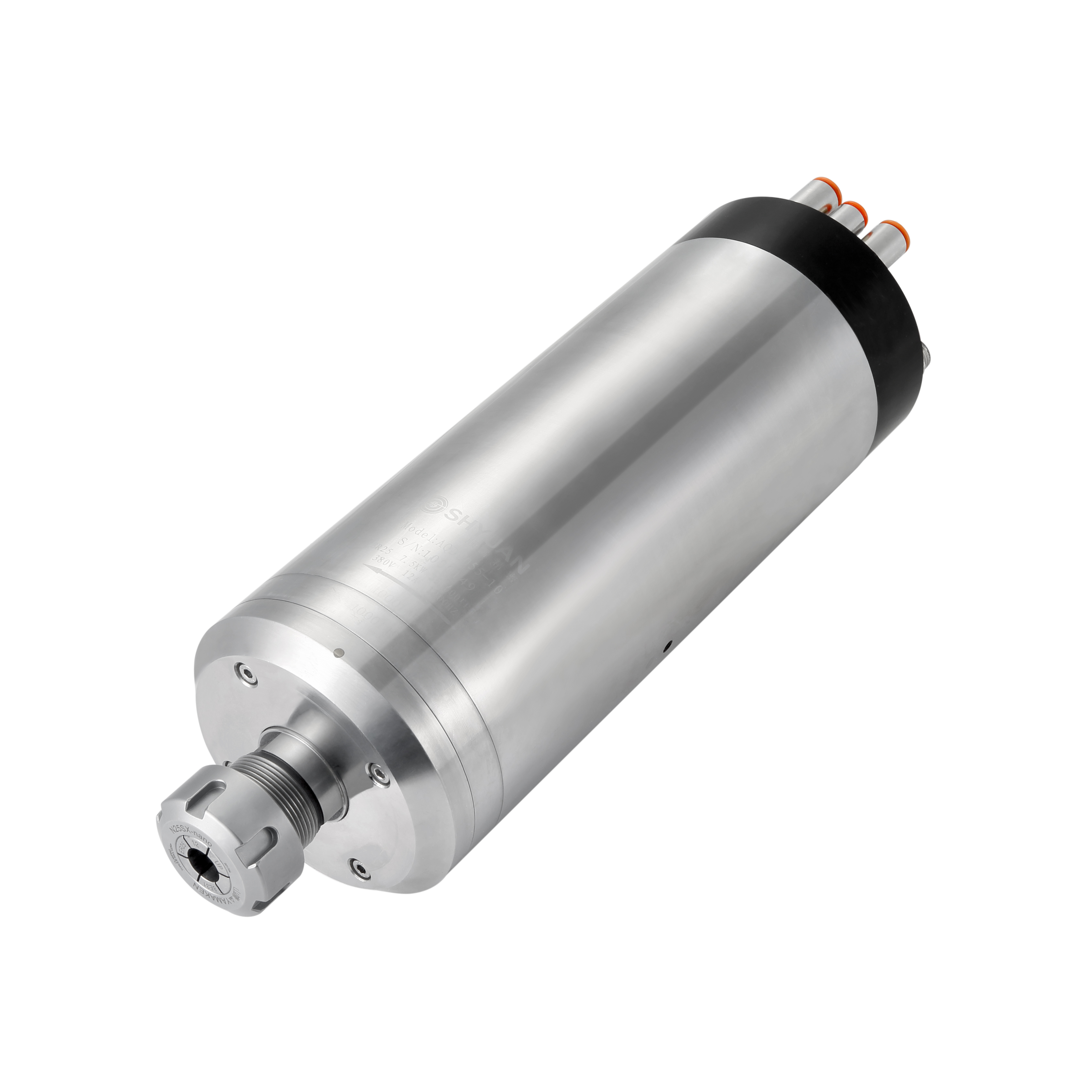

Y08040-B7(380V) 8030-08主轴
高精度 静态精度≤0.001mm，动态精度≤0.004mm，具有卓越的高精密度特性，锥面跳动≤0.001mm，领先于同等级主轴产品。 高转速 顺源电主轴切合机床高速加工特征，配备6万转/分钟至20万转/分钟的高转速性能，满足不同应用需求。 高配置 顺源电主轴均采用德国进口高精度轴承，选配各种模式自动换刀功能及监测主轴运行的各类型传感器，确保电主轴的稳定运行。 深度定制 依托公司强大的研发体系和精湛的制造工艺，可以依据用户需求，进行重新设计，应用功能上的深度定制。
产品简介
1.1产品简介
本电主轴为内装式三相交流异步感应电机，由驱动器进行控制，由于本主轴结构紧凑、振动小、噪音低等特点，可实现高转速、高精度的铣削加工。
本主轴使用的轴承为陶瓷球轴承，采用密封式油脂润滑，使本主轴具有高性能、长使用寿命的特点。
本主轴对电机、前后轴承进行强制冷却，冷却液流经主轴外壳的冷却通道并带走主轴高速运转时产生的热量，使主轴的温度恒定在一定的范围，保证主轴运行安全，运转稳定。
本主轴内置PTC测温传感器（详见本说明书第八章节），如需对电机进行保护时可读取该温度信号。
本主轴内置编码器，可对主轴进行精确定位。
本主轴装有换刀传感器，保证主轴换刀的准确性，提高主轴运转的安全性
换刀方式：自动换刀
夹持要求：ISO20刀柄
1.2产品特点
1. 功率大、扭矩大；
2. 主轴的结构紧密，大大提高了主轴的加工刚性；
3. 主轴前端为气密式密封，能更有效的防尘及防水；
4. 主轴前端自带喷嘴有利于冷却刀具可提高刀具的使用寿命；
5. 主轴主要部件均由进口材料制作，使用了高精度进口陶瓷轴承更能有效提高加工精度提
高了产品可靠性、稳定性及寿命。
1.3主轴可使用的范围
电主轴仅为以下加工类型而开发
●铣削
●钻孔
●雕刻
●磨削
如需其他加工类型请联系《顺源精密机械有限公司》
1.4主轴可加工的材料
电主轴仅为以下材料而开发
●金属(如合金、铸铁等)
●烧结材料
●塑料
●木材
●石墨
●石材(如大理石等)
●玻璃和陶瓷
如需加工其他材料，请联系《顺源精密机械有限公司》
|
主轴型号 |
Y08040-B7I2B1G |
电机类型 |
三相异步感应电机 |
|
最高转速(rpm) |
40000 |
最高频率（Hz） |
1333 |
|
最高电压(V) |
380 |
额定电流（A） |
12 |
|
最大功率(KW) |
4 |
最大扭矩(N.m) |
2 |
|
序号 |
技术参数 |
数据 |
|
|
01 |
锥面跳动(um) |
1.0(max) |
|
|
02 |
刀具接口 |
ISO20 |
|
|
03 |
轴端静态偏摆(um) |
≤5.0 |
|
|
04 |
松刀方式 |
气压 |
|
|
05 |
松刀气压值（MPa) |
≥0.55 |
|
|
06 |
打刀刀柄伸出量(mm) |
0.4～0.7 |
|
|
07 |
主轴拉刀力（KG) |
≥100 |
|
|
08 |
振动值(mm/s) |
≤0.6 |
|
|
09 |
装配面直径(mm) |
Φ80 |
|
|
10 |
冷却系统水流量(L/min) |
1.5～2.0 |
|
|
11 |
冷却系统水压力（ MPa ) |
≥0.25 |
|
|
12 |
电机绕组耐压试验(V/min) |
1800V，1min |
|
|
13 |
噪声值(dBA) |
≤60 |
|
|
14 |
刀具清洁气压( MPa ) |
0.3-0.35 |
|
|
15 |
主轴吹尘气压( MPa ) |
0.25-0.3 |
|
|
16 |
编码器 |
有 |
|
